闪耀导航160年东望洋灯塔新发现
海事博物馆「守望百年――东望洋灯塔160周年及海域管理10周年」专题展览，展期至6月8日。
底层的螺旋梯
上层的螺旋梯以金属建造
海事博物馆专题展览有灯塔「初始形态――八边形」的解说
灯塔内部展有多件珍贵的历史图片和图则
灯塔内展出了昔日使用的机械式带动装置
菲涅尔透镜

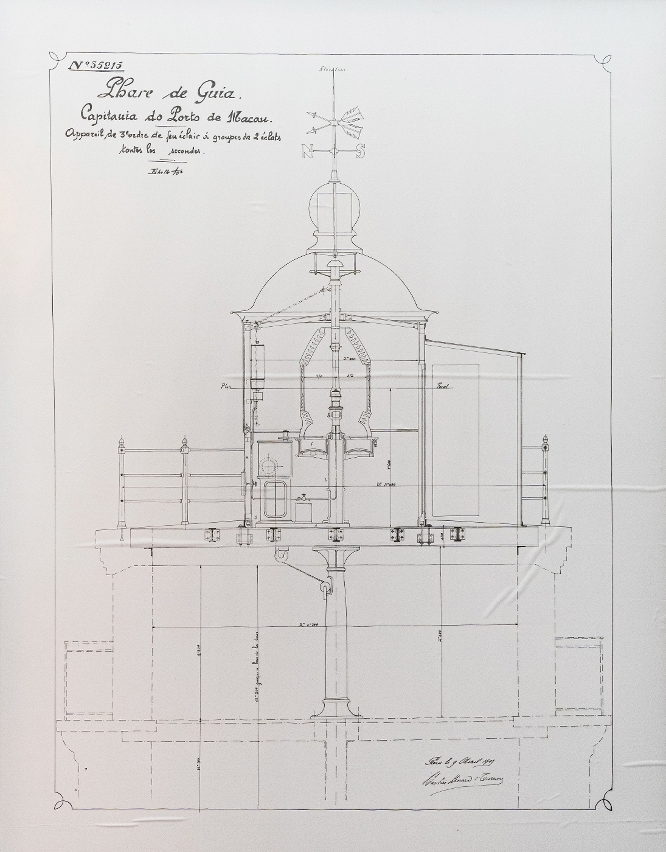

从图则可瞭解机械式带动装置的结构

未能播放Youtube视频

在世界文化遗产――澳门历史城区之中，坐落着中国南海岸第一座现代灯塔――东望洋灯塔。最近，海事博物馆举办了关于东望洋灯塔的专题展览，展出了对该灯塔历史的新发现。本文以此为契机，向读者介绍这座外型独特、历史悠久的灯塔。

海事博物馆「守望百年――东望洋灯塔160周年及海域管理10周年」专题展览，展期至6月8日。

炮台与圣堂

东望洋炮台建于1622年，1637年扩建增修，至1638年完工。炮台内建有圣母雪地殿圣堂（约建于1622年），奉祀雪地圣母（Nossa Senhora da Guia）。圣堂内部保存着独一无二的壁画，其绘画技巧融合中西艺术元素，极具价值。

在圣堂旁边，屹立着白色的东望洋灯塔。该灯塔于1865年9月24日建成启用，其所在地面位置座标（东经113度35分，北纬22度14分），即为澳门在世界地图上的地理定位标志。灯塔为圆柱形结构，底部直径7米，向上渐收至5米，总高18.3米。内部分为三层，以螺旋梯连接上下空间；塔顶设有巨型射灯，外部360度设有露台，从此处可饱览澳门整个港口的景色。

灯塔最初外型揭秘

现今所见白色的东望洋灯塔，外型类似古代西式铜钟，下阔上窄，造型独特。然而，澳门海事博物馆研究人员最近从19世纪相片及当时《政府公报》记录中发现：灯塔最初落成时并非如今的圆筒形，而是呈八边筒形。此一发现丰富了对该建筑的历史研究。

在西方灯塔史上，最着名的亚历山卓灯塔由四边筒形与八边筒形重迭而成，其外型影响了后世许多西方灯塔的设计。东望洋灯塔由以马遮臣（H.D. Margesson）为首的澳门外国人社团出资兴建，时任澳门总督阿穆恩监督工程，于1865年9月24日启用。

根据1870年代黎芳及约翰．汤姆逊拍摄的照片，东望洋灯塔由上下两部份组成：下部为宽大的八边筒形塔楼，上部为窄小圆筒，内置油灯，圆筒顶部为小圆穹顶。此一外型亦见于1865–1866年的澳门港口海图。

再查1865年10月的《政府公报》记载：「在平静天气下，灯塔的高度在最高潮位时为海平面以上101.5米。灯塔由底部到圆顶高13.5米，呈八边形，外形漆成白色。灯室是红色的。其灯光为白色，64秒内完成旋转一圈。天气晴朗时，20海浬外就能看到它。」此记述证实了灯塔最初的外型。

风灾损毁与多次重建

此一外型的灯塔于1874年甲戌风灾中遭受严重损坏。据1875年1月《政府公报》，灯塔「墙壁通体开裂，因此必须重建。灯室被摧毁，只剩下照明装置和部份避雷装置可用」。

因此，1875年2月在东望洋炮台临时设立固定航标灯，并搭建临时木制灯塔，照明设备沿用旧有装置。至同年9月，灯塔才恢复正常运作。

澳门檔案馆藏有东望洋灯塔两个重建方案的图则（檔案编号MO/AM/SLD/1/507），均先后实施。风灾后重建的灯塔，下部为圆柱形砖石结构，塔身栏杆下半部与现今相同，顶部为红色较矮扁且较大的镀锌圆顶灯室，内置旋转油灯。此一外型见于1898年的Jornal Único记录。

如今我们所见的东望洋灯塔模样，是1910年6月29日改建重新启用后的样貌。当时改良了塔楼上部的灯室，安装了菲涅尔透镜组件，并采用机械时钟原理带动、需定期上链的运转系统。从保存的部件清单、灯室设计图则及建造指引等文件可知，此改造由法国Barbiés, Bénard & Turenne公司设计，该公司为当时世界领先的灯塔部件生产商之一。重建后的灯室直径2米，确立新闪灯频率，灯光射程16海浬，每10秒2闪（闪1秒、暗2秒、闪1秒、暗6秒），其独特的灯质有助海员夜间辨识方位。
